TOPOGRAPHIE
La topographie (du grec topos = lieu et graphein = dessiner) est la science qui permet la mesure puis la représentation sur un plan ou une carte des formes et détails visibles sur le terrain, qu'ils soient naturels (notamment le relief et l'hydrographie) ou artificiels (comme les bâtiments, les routes, etc.). Son objectif est de déterminer la position et l'altitude de n'importe quel point situé dans une zone donnée, qu'elle soit de la taille d'un continent, d'un pays, d'un champ ou d'un corps de rue.
Sur les autres projets Wikimedia :
La topographie s'appuie sur la géodésie qui s'occupe de la détermination mathématique de la forme de la Terre (forme et dimensions de la Terre, coordonnées géographiques des points, altitudes, déviations de la verticale...). La topographie s'intéresse aux mêmes quantités, mais à une plus grande échelle, et elle rentre dans des détails de plus en plus fins pour établir des plans et cartes à différentes échelles.
La cartographie proprement dite est l'art d'élaborer, de dessiner les cartes, avec souvent un souci artistique et ne doit pas être confondue avec la topographie.
Mais la topographie, nom générique, n’est qu’un aspect des sciences dites géographiques, au répertoire desquelles nous trouvons la topométrie, la géodésie, la photogrammétrie, la géomatique, etc.
Par extension, la topographie se dit aussi de la disposition ou du relief d'un lieu, voire de la description d'une personne dans son aspect physique et moral.
La notion de géomètre est souvent utilisée à la place de topographe. La distinction provient de la notion de droit foncier, le topographe peut réaliser des relevés mais sans valeur contradictoire et encore moins légale (aspect du droit foncier).
NAVIGATION
La navigation est la science et l'ensemble des techniques qui permettent de :
-
connaître la position (ses coordonnées) d'un mobile par rapport à un système de référence, ou par rapport à un point fixe déterminé 1;
-
calculer ou mesurer la route à suivre pour rejoindre un autre point de coordonnées connues ;
-
calculer toute autre information relative au déplacement de ce mobile (distances et durées, vitesse de déplacement, heure estimée d'arrivée, etc.).
Les instruments de ma collection

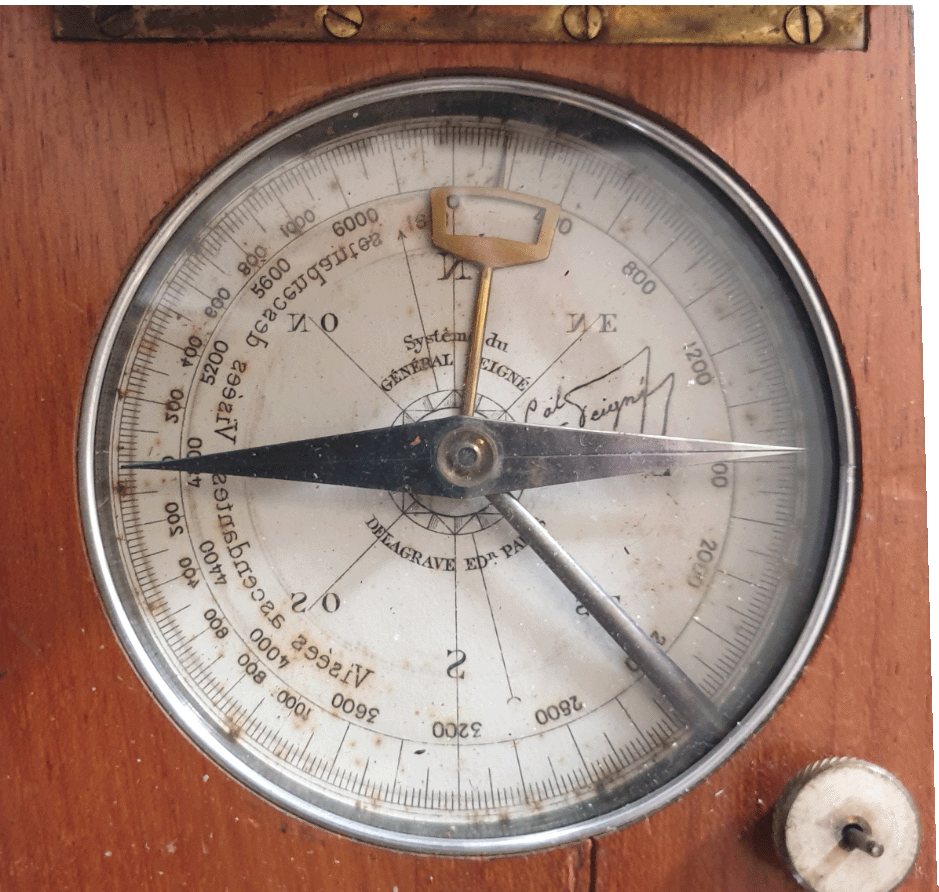

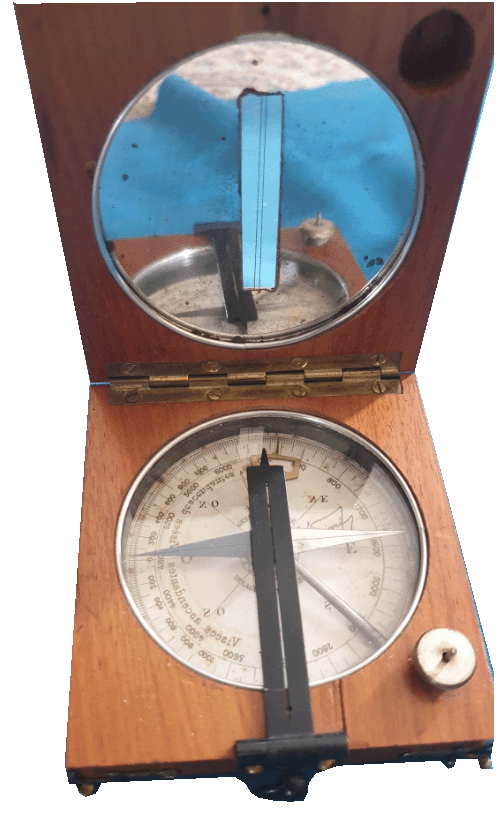

Boussole alidade du général Peigné

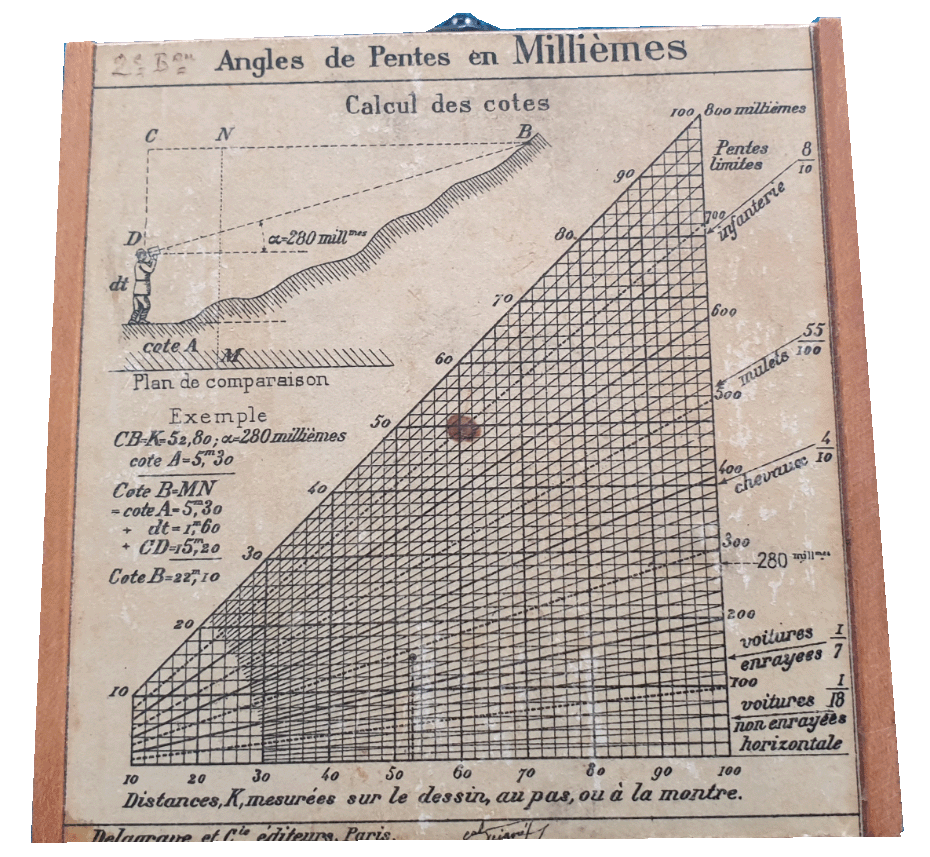

Boussole Alidade en millième du Général Peigné par Delgrave et cie Paris de1897 à 1910-1915 Bon état et complet, fonctionne parfaitement ,Instrument topographique servant à la fois de boussole et d’inclinomètre afin de calculer les angles de site et des pentes maximales (en millième. que peuvent emprunter les voitures non enrayées, les voitures enrayées, les chevaux, les mulets et - pour les plus fortes de ces pentes - les hommes de l'infanterie.

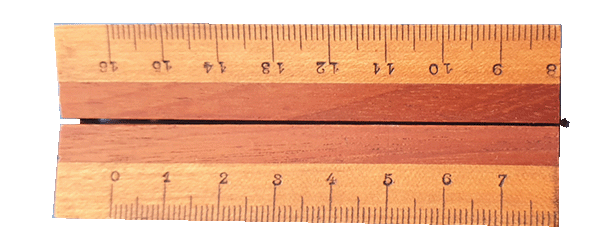

Il comporte une nivelle et son inclinomètre intégré au couvercle.. Pour la visée des angles de site est aménagé une rainure sur le coté opposé à la réglette de 150 mm.

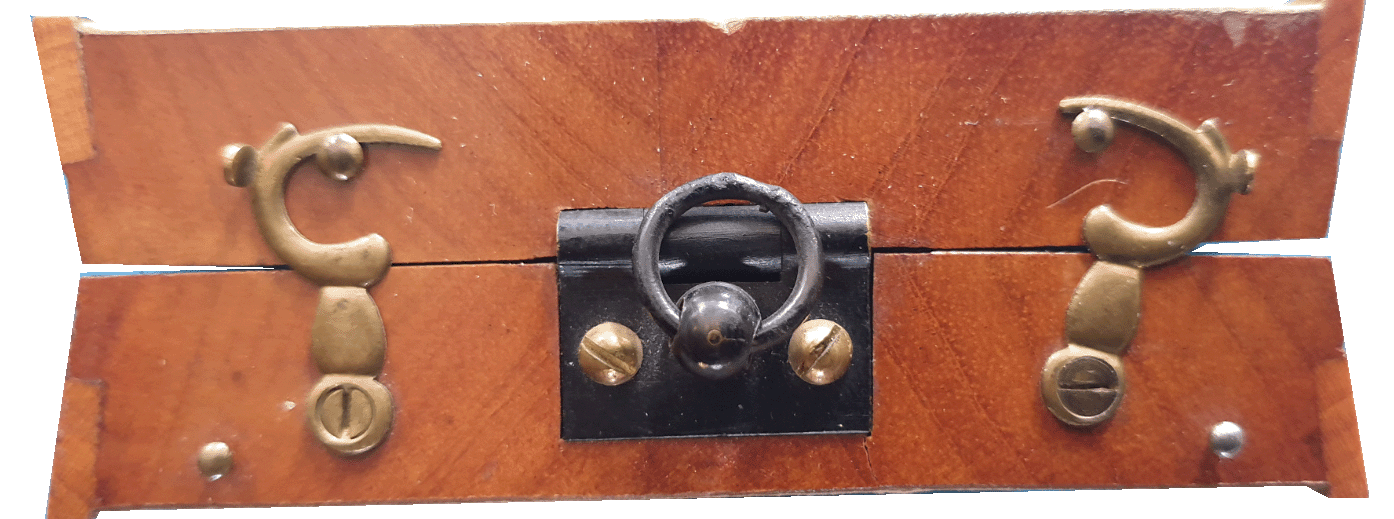

Les deux orifices d'une barrette plate coudée servent à verrouiller le boîtier fermé à l'aide de deux ergots coulissants.

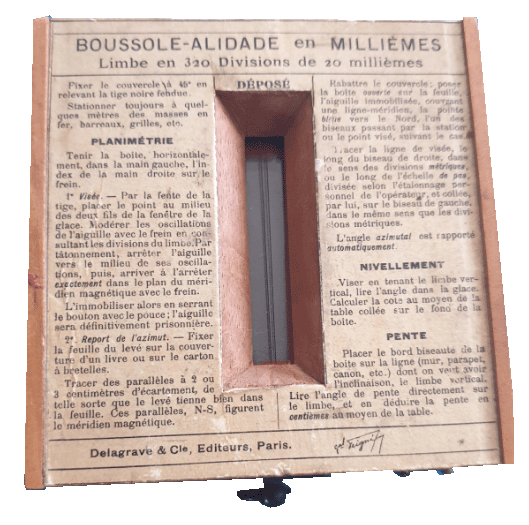

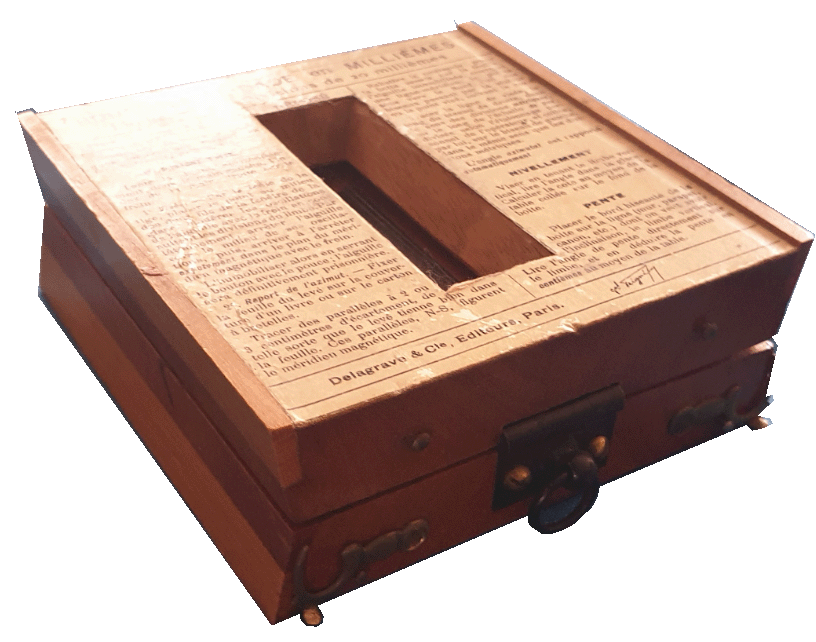

Coffret en buis avec instructions. accompagné d'un inclinomètre. Pinnule repliable avec visée par miroir ajouré. : 9 x 9 cm. Signée DELAGRAVE & Cie - Paris. France, première guerre mondiale. Charles DELAGRAVE (1842-1934).

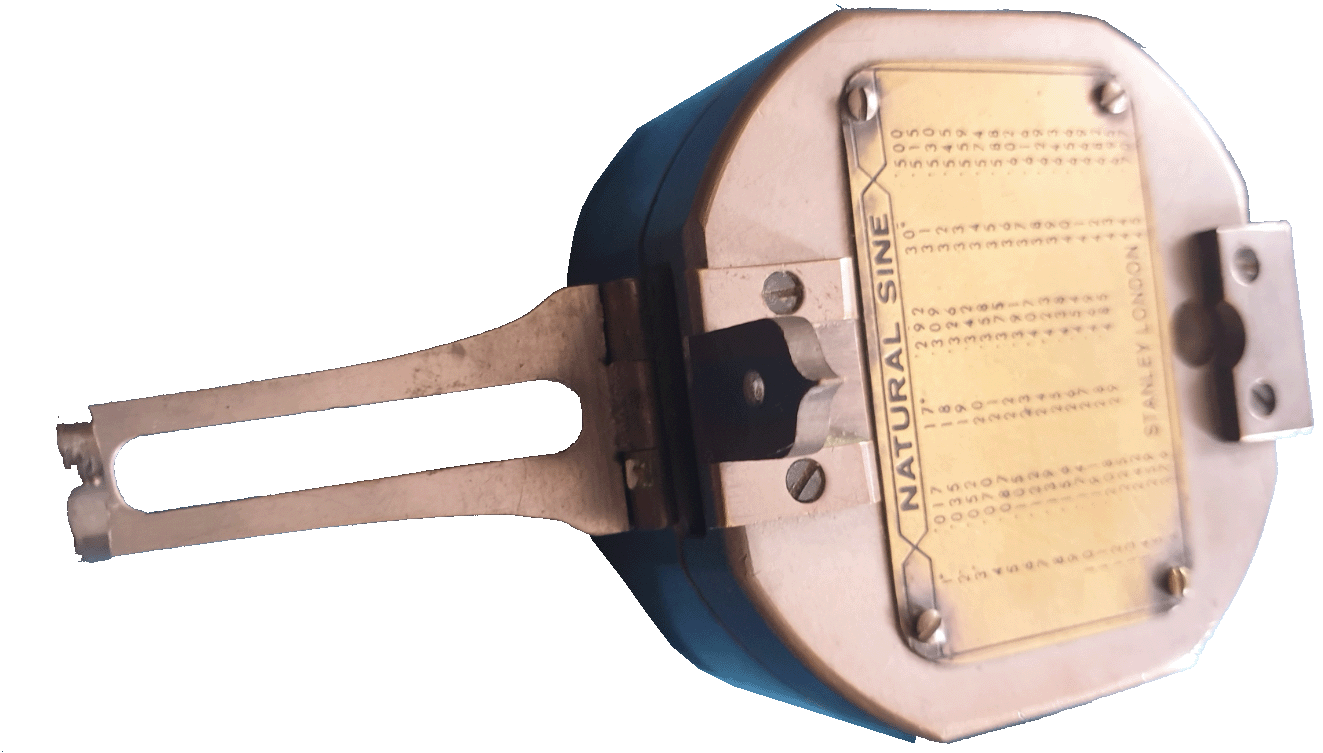

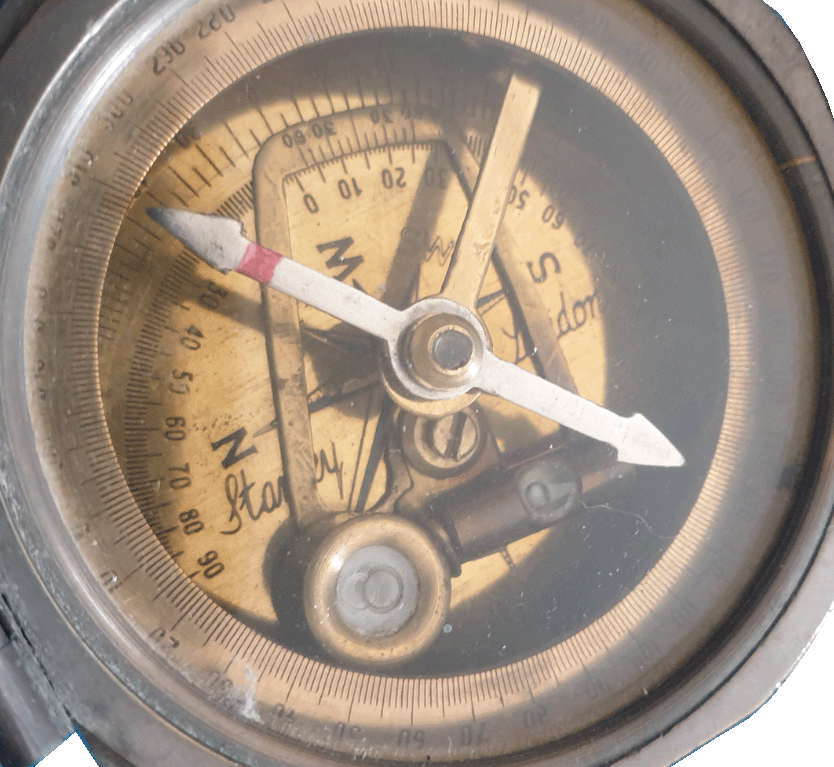

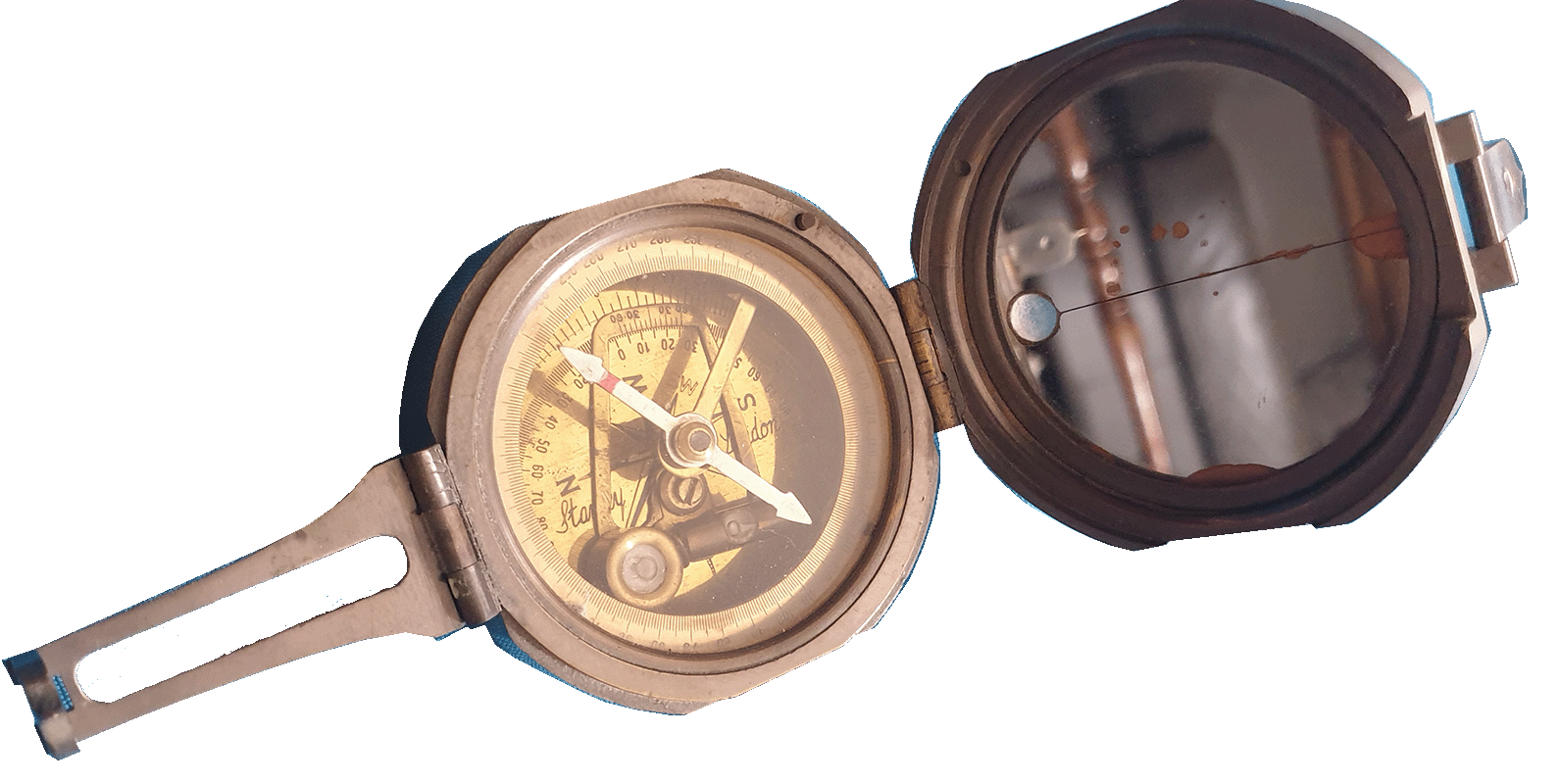

Boussole avec inclinomètre réglable

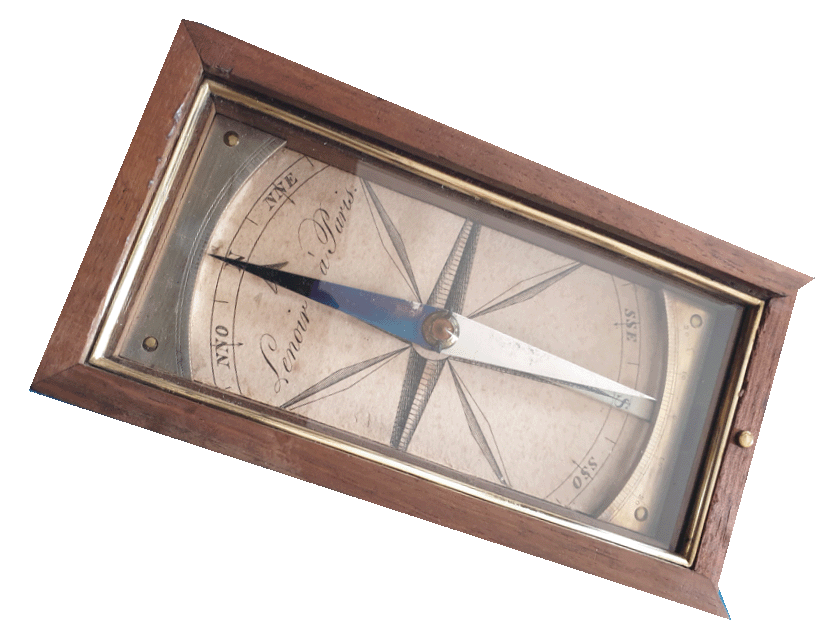

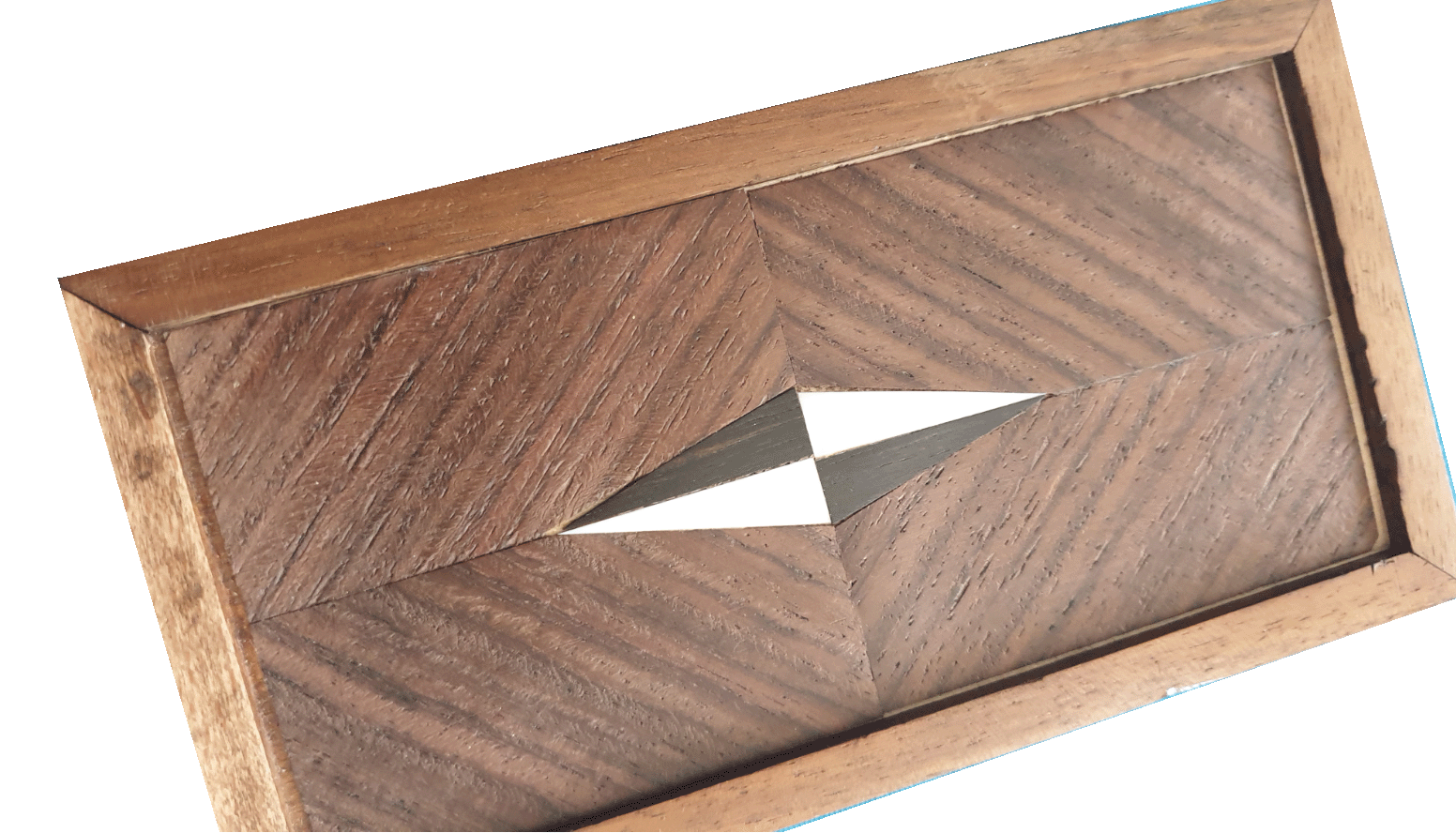

Boussole de déclinaison ou déCLINATOIRE
Le couvercle qui ferme le coffret est en placage de palissandre des indes et l'aiguille centrale en ébène et ivoire

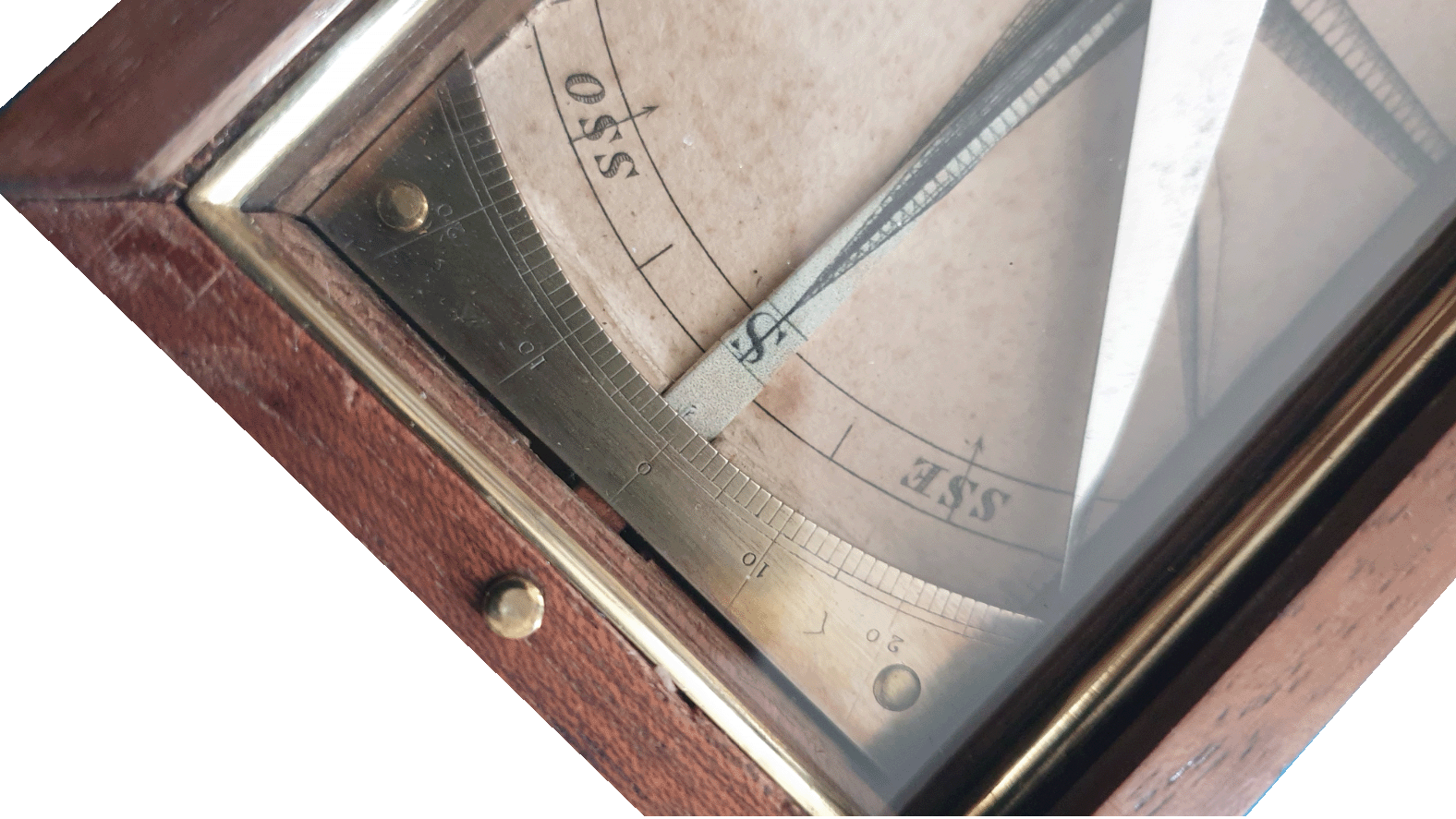

Informations tirées du site lecompendiumCette boussole est deux fois plus longue que large, elle donne jusqu'à 30 degrés de part et d'autre de la ligne nord-sud, parallèle au grand côté du coffret. Le géomètre l'utilise, sur le terrain, pour orienter le plan sur lequel il travaille. Son avantage, par rapport à la boussole d'arpenteur classique de forme carrée, est de proposer une aiguille aimantée aussi longue sur un instrument de plus faible encombrement.
http://www.lecompendium.com/dossier_geodesie_04_boussole_declinatoire/boussole_declinatoire.htm#:~:text=Le%20d%C3%A9clinatoire%20est%20une%20boussole,plan%20sur%20lequel%20il%20travaille.Boussole de précision produite par les établissements Lenoir à Paris. L'aiguille peut seulement se déplacer avec une amplitude de + ou - 30° autour des pôles Nord et Sud
